Type A1.25 - 1 tuyaux simples (grande longueur - diamètre supérieur)
  • Type A1.25 - 1 tuyaux simples (grande longueur - diamètre supérieur)

Type A1.25 - 1 tuyaux (grande longueur - diamètre supérieur)

Enrouleurs Hydraulique :
1 tuyau simple

- Pour 1 tuyau simple avec longueur et diamètre supérieurs
- Disponible en version Droite ou Gauche
- Fixation par bride en L
- Auto-enroulement permanent par ressort (tension constante)


PRESSION DE TRAVAIL MAX. 350bar
DEBIT MAXIMUM L/MIN 135

Convient notamment pour les chariots élévateurs, grues, bras télescopiques, etc...

Fiche technique enrouleur Demac série A1.25 (PDF)

Debit maximum: 135 l/min

Pression de travail: standard 350 bar

Vitesse maximum du tuyau: 30 m/min

Plage de Température: -20/+80°C

A1D800=modèle droit/right model A1S800=modèle gauche/left model

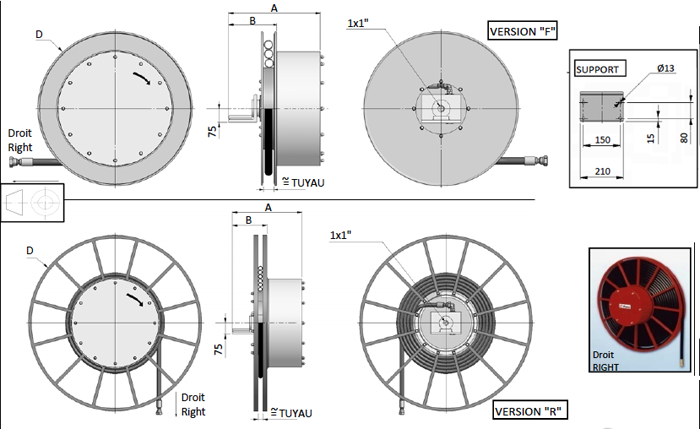

Demac A1.25 enrouleur hydraulique schéma technique

Modèle droit



Right model

Version

A

B

D

Sans tuyau

Without hose



Ø

Avec tuyau / WITH HOSE

Long. totale Total length

Long. utile Usable length



Long. totale Total length

Long. utile Usable length

4SP

mm

kg



XX=2SN

XX=4SP

m



m



A1D800.25.16.XX



F



-



242



810



5/8"

14,0

13,0



14,0

13,0



A1D800.25.19.XX

3/4"

12,0

11,0



12,0

11,0



A1D800.25.25.XX

1"

10,0

9,0



10,0

9,0



A1D900.25.12.XX



F



-



242



910



1/2"

21,0

20,0



21,0

20,0



A1D900.25.16.XX

5/8"

19,0

18,0



19,0

18,0



A1D900.25.19.XX

3/4"

17,5

16,5



15,0

14,0



A1D900.25.25.XX

1"

13,5

12,5



11,2

10,2



A1D1000.25.12.XX



R



-



242



1000



1/2"

25,0

24,0



25,0

24,0



A1D1000.25.16.XX

5/8"

23,0

22,0



23,0

22,0



A1D1000.25.19.XX

3/4"

20,0

19,0



19,0

18,0



A1D1000.25.25.XX

1"

15,0

14,0



15,0

14,0



A1D1200.25.12.XX



R



-



300



1200



1/2"

38,0

37,0



38,0

37,0



A1D1200.25.16.XX

5/8"

30,0

29,0



30,0

29,0



A1D1200.25.19.XX

3/4"

30,0

29,0



30,0

29,0



A1D1200.25.25.XX

1"

26,0

25,0



23,0

22,0



A1D1400.25.12.XX



R



-



300



1400



1/2"

45,0

44,0



45,0

44,0



A1D1400.25.16.XX

5/8"

40,0

39,0



35,0

34,0



A1D1400.25.19.XX

3/4"

35,0

34,0



35,0

34,0



A1D1400.25.25.XX

1"

30,0

29,0



30,0

29,0



A1D1600.25.12.XX



R



-



300



1600



1/2"

50,0

49,0



50,0

49,0



A1D1600.25.16.XX

5/8"

50,0

49,0



50,0

49,0



A1D1600.25.19.XX

3/4"

45,0

44,0



45,0

44,0



A1D1600.25.25.XX

1"

40,0

39,0



40,0

39,0



Téléchargement

PDF Demac enrouleur tuyau A1.25

Demac A1.25 : Type A1.25 - 1 Tuyau Enrouleurs Hydraulique : - Pour 1 tuyau (mono-spirale) de diamètre et longueur supérieurs - Disponible en version Droite ou Gauche - Fixation par bride en L - Auto-enroulement permanent par ressort (tension constante) PRESSION DE TRAVAIL MAX. 350bar DEBIT MAXIMUM L/MIN 135
